Overløbsrender til swimmingpool

Hvis du overvejer at bygge en swimmingpool til offentlig eller kommerciel brug eller står og overvejer en renovering af et ældre bassin, så er det ifølge DS 477 et normkrav, at bassiner skal være forsynet med overløbsrender før at svømmebadet kan godkendes. Overløbsrender er med til at sikre en effektiv fjernelse af forureninger fra vandoverfladen og er med til at undgå at der samles klorholdig luft over bassinoverfladen. Det er et krav at overløbsrendernes samlede længde skal svare til minimum 2/3 dele af bassinets omkreds.

Ud over overløbsrenderne stilles en række andre krav til svømmebade. Du kan læse den fulde vejledning på Miljøministeriets hjemmeside, under ”Vejledning om godkendelse af svømmebade”.

Du kan her på siden se det udvalg af de overløbsrender Pooltech kan tilbyde jer.

Størrelser

Kanal-/rendesystemet fås i 8 forskellige modeller. Alle render leveres som standard i 200 cm længder, og rendernes bredde og højde varierer mellem 25 cm, 30 cm og 35 cm, afhængig af model.

Kompatibilitet

Overløbsrenderne kan placeres på solid beton, styropor, forskalling og forskellige typer murværk. Også ideel til swimmingpool ombygninger og renoveringer.

Detaljer

Overløbskanal lavet af solide præfabrikerede dele med integreret folieprofil (PVC-belagt), inkl. forskydning for fleeceindlæg – for at kunne afslutte overgangen til folieprofilet plan.

Model 1

Model 1

Den ideelle kanal til private pools. Vandovergangskanten går jævnt over i kanalristen. Design med brede fugeåbnings- og justeringsskruer.

Størrelsestabel for model 1
Model 1 Renne bredde Renne højde Rist bredde Rist højde Afløbs diameter
M 1 250 mm 200 mm 195 mm max. 25 mm max. Ø 110 mm
M 1 300 mm 200 mm 245 mm max. 25 mm max. Ø 160 mm
M 1 350 mm 200 mm 295 mm max. 25 mm max. Ø 225 mm
M 1 250 mm 250 mm 195 mm max. 25 mm max. Ø 110 mm
M 1 300 mm 250 mm 245 mm max. 25 mm max. Ø 160 mm
M 1 350 mm 250 mm 295 mm max. 25 mm max. Ø 225 mm

Model 2

Model 2

Den ideelle kanal til mindre, kommercielle pools. Vandovergangskanten er også gribekanten for kanalristen. Udførelse med bred fodåbning og justeringsskruer.

Størrelsestabel for model 2
Model 2 Renne bredde Renne højde Rist bredde Rist højde Afløbs diameter
M 2 250 mm 200 mm 195 mm max. 25 mm max. Ø 110 mm
M 2 300 mm 200 mm 245 mm max. 25 mm max. Ø 160 mm
M 2 350 mm 200 mm 295 mm max. 25 mm max. Ø 225 mm
M 2 250 mm 250 mm 195 mm max. 25 mm max. Ø 110 mm
M 2 300 mm 250 mm 245 mm max. 25 mm max. Ø 160 mm
M 2 350 mm 250 mm 295 mm max. 25 mm max. Ø 225 mm

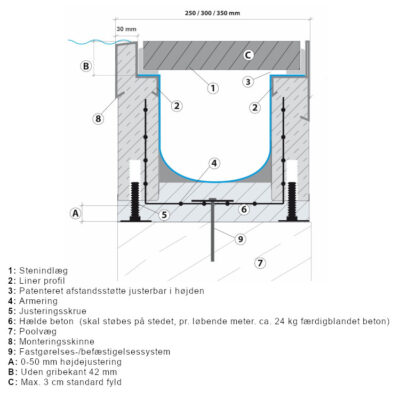

Model 3

Model 3

Den ideelle kanal til private pools med en trinløs vandovergangskant til kanalstenen. Udførelse med bred fodåbning og justeringsskruer.

Størrelsestabel for model 3
Model 3 Renne bredde Renne højde Sten bredde Sten højde Afløbs diameter
M 3 250 mm 200 mm max. 197 mm 20, 25 eller 30 mm max. Ø 110 mm
M 3 300 mm 200 mm max. 247 mm 20, 25 eller 30 mm max. Ø 160 mm
M 3 350 mm 200 mm max. 297 mm 20, 25 eller 30 mm max. Ø 225 mm
M 3 250 mm 250 mm max. 197 mm 20, 25 eller 30 mm max. Ø 110 mm
M 3 300 mm 250 mm max. 247 mm 20, 25 eller 30 mm max. Ø 160 mm
M 3 350 mm 250 mm max. 297 mm 20, 25 eller 30 mm max. Ø 225 mm

Model 4

Model 4

Kan ideelt kombineres med kaskadekanalen (model 7) til pools på skråninger. Udførelse med bred fodåbning og justeringsskruer.

Størrelsestabel for model 4
Model 4 Renne bredde Renne højde Rist bredde Rist højde Afløbs diameter
M 4 300 mm 250 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 4 350 mm 250 mm max. 290 mm max. 25 mm max. Ø 225 mm
M 4 300 mm 300 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 4 350 mm 300 mm max. 290 mm max. 25 mm max. Ø 225 mm

Model 5

Model 5

Den ideelle kanal til store offentlige pools. Kan ideelt kombineres med kaskadekanalen (model 7) til pools på skråninger. Udførelse med bred fugeåbning og justeringsskruer.

Størrelsestabel for model 5
Model 5 Renne bredde Renne højde Rist bredde Rist højde Afløbs diameter
M 5 300 mm 250 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 5 350 mm 250 mm max. 290 mm max. 25 mm max. Ø 225 mm
M 5 300 mm 300 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 5 350 mm 300 mm max. 290 mm max. 25 mm max. Ø 225 mm

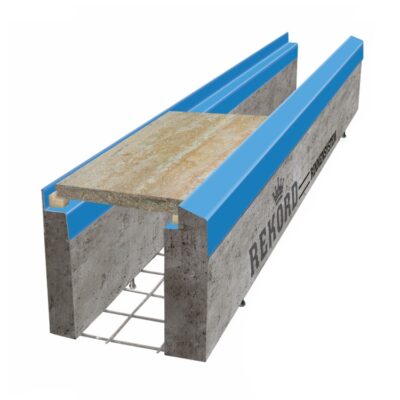

Model 6

Model 6

Kan ideelt kombineres med kaskadekanalen (model 7) til pools på skråninger. Udførelse med bred fugeåbning og justeringsskruer.

Størrelsestabel for model 5
Model 5 Renne bredde Renne højde Rist bredde Rist højde Afløbs diameter
M 5 300 mm 250 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 5 350 mm 250 mm max. 290 mm max. 25 mm max. Ø 225 mm
M 5 300 mm 300 mm max. 240 mm max. 25 mm max. Ø 160 mm
M 5 350 mm 300 mm max. 290 mm max. 25 mm max. Ø 225 mm

Model 7

Model 7

Kaskadekanalen til skråninger med klargøring til grusindsats. Kan også kombineres med model 4, 5 og 6. Udførelse med bred fugeåbning og justeringsskruer.

Størrelsestabel for model 7
Model 7 Renne bredde Renne højde, vandsiden Renne højde, skråningsside Renne højde, profilfals Afløbs diameter
M 7 300 mm 300 mm 160 mm 185 mm max. Ø 160 mm
M 7 350 mm 300 mm 160 mm 185 mm max. Ø 225 mm

Model 8

Model 8

Overløbskanalen, ideel til flisebelagte pools eller coatede pools. Hvis det ønskes, kan model 8 tilpasses i cm intervaller (højde, bredde) som et specielt design.

Størrelsestabel for model 8
Model 8 Renne bredde Renne højde Indlægs bredde Afløbs diameter
M 8 300 mm 250 mm max. 210 mm max. Ø 160 mm
M 8 350 mm 250 mm max. 260 mm max. Ø 225 mm
M 8 300 mm 300 mm max. 210 mm max. Ø 165 mm
M 8 350 mm 300 mm max. 260 mm max. Ø 225 mm

Design variant

Overløbsrenderne tilbydes i 2 designvarianter, alt afhængig af hvilken løsning du søger. Ved variant 1 skal bunden til renderne selv støbes, med en gradient/hældning. Ved variant 2 skal udløbene sløjfest til en ekstern rørledning.
Design variant 1:

Overløbskanal med bred hældeåbning og justeringsskruer

Med dette design skal kanalbunden produceres på stedet med en gradient/hældning til afløbene. Derfor er kanalen næsten selvrensende. Ved hjælp af de integrerede justeringsskruer kan rendens højde nemt justeres (højdejusterbar op til +50 mm fra rendens standardmål). På den måde kan ujævnheder på bassinkanten kompenseres optimalt. Du opnår en optimal forbindelse mellem kanalen og poolvæggen takket være det patenterede fastgørelsessystem. Kanalbunden kan derefter laves med betonmørtel, så den falder ned til afløbene, hvilket betyder, at der ikke er behov for en udvendig ringledning. Ideel til nybyggeri, ombygninger og renoveringer.

Design variant 2:

Overløbskanal med fugeåbning og justeringsskruer

Med denne version anbefales en ekstern sløjfe. Ved hjælp af de integrerede justeringsskruer kan rendens højde nemt justeres (højdejusterbar op til +50 mm fra rendens standardmål). På den måde kan ujævnheder på bassinkanten kompenseres optimalt. Efter justering kan kanalen tilsluttes optimalt til poolen ved hjælp af det patenterede fastgørelsessystem. Efter fastgørelse skal fugeåbninger og fuger lukkes med mørtel.

Montering

rekord rinnensysyem pooltech ptech montering img34dQ min
rekord rinnensysyem pooltech ptech montering img45fQ min
rekord rinnensysyem pooltech ptech montering img41fQ min
